問４２ 給排水設備

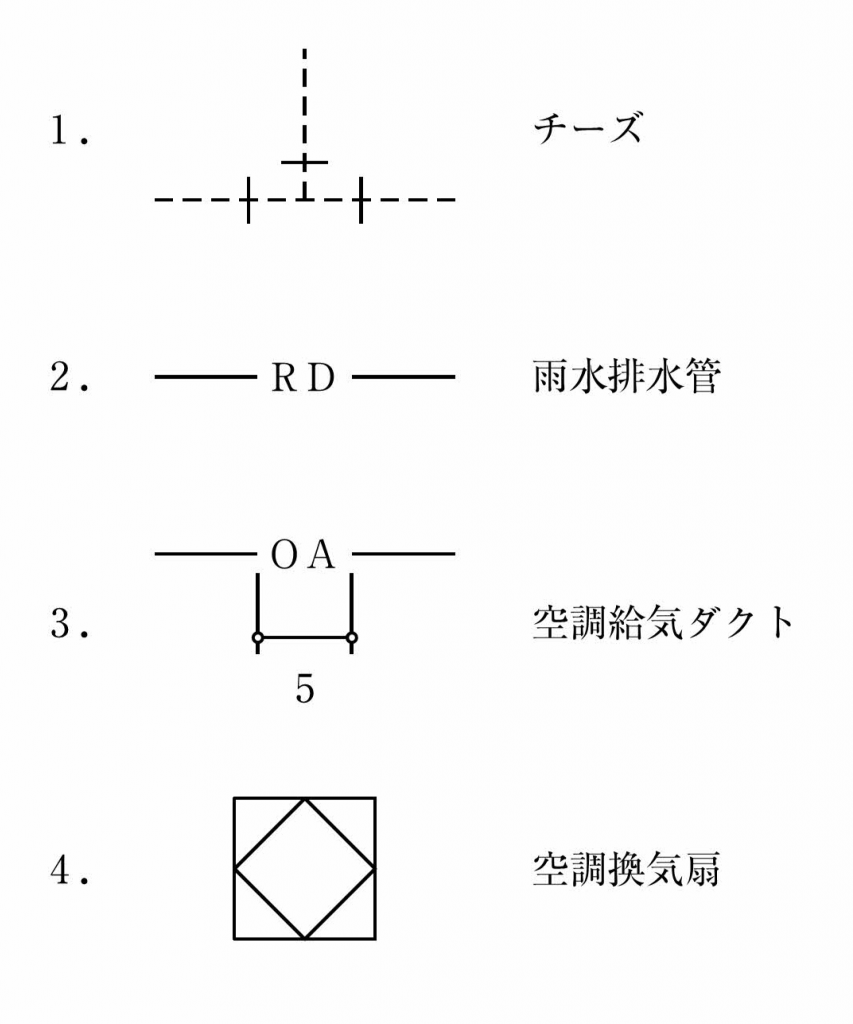

次の給排水設備図示記号と名称の組合せのうち、SHASE- S001 (図示記号(公益社団法人 空気調和・衛生工学会) )によれば、誤っているものはどれか。
問４２ 解答
正解 3 （難易度：C）
1. × チーズは通常、配管の分岐接続に使用される記号で、これは正しい。しかし、図示されている記号はT字型の継手を示しているが、この図示は一般的なチーズの形状と異なり、中央の管が直線でないため、SHASE-S001に従っているとは限らない。
2. × RDは「雨水桝」を示す記号として使用されるが、図示されている記号がそれに対応しているかは画像からは判断できない。記号が不完全であるため、正確な対応関係を判断するには追加情報が必要である。
3. ○ O/Aは「給湯用給水ダクト」を示す記号であり、図示されている記号は「給水栓ダクト」を示しているため、これはSHASE-S001に従っていない。したがって、この組み合わせが誤っている。
4. × 図示されている記号は「給湯供給栓」を示しており、これは一般的な記号であるため、SHASE-S001に従っていると考えられる。
解説には、公益社団法人空気調和・衛生工学会のSHASE-S001「図示記号」を根拠としており、各選択肢の図示記号と名称の組み合わせが誤っている理由を説明しています。選択肢に類似の過去問は特定できませんでした。
